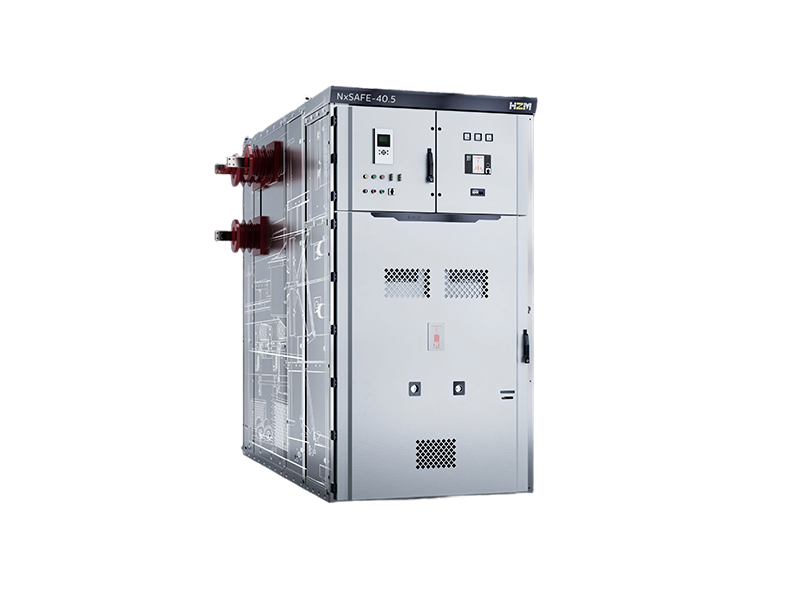

NXSAFE-40.5 可移开式户内交流金属封闭开关设备

NXSAFE-40.5可移开式金属封闭开关设备是一种户内安装的空气绝缘开关设备，适用于33kV、35kV和40.5kV系统。它是一种经过型式试验、技术标准统一的成熟开关设备，符合IEC 62271-200、GB/T3906、GOST 1516.3-96和其他标准要求。

该开关设备继承了经典的NXSAFE设计。其独特的创新母线室设计通过统一的技术结构满足不同地区的标准要求，充分利用了空气绝缘（而非复合绝缘）的优势。它适用于应用如光伏、风电、公共电网变电站和重化工业。

开关设备在功能上划分为断路器室、母线室、电缆室和低压室。柜体和隔室采用耐腐蚀、高强度铝锌涂层钢板制造。所有隔室均可靠接地，整体柜型通过了耐电弧型式试验，确保操作和维护人员的安全。

开关设备采用全套高性能Hertzman主元件，确保开关柜持续运行，减少停电损失。

开关柜具备"五防"联锁功能：防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关闭合时合断路器、防止进入带电隔室、防止带电时合接地开关。

柜体设计理念基于最大限度地保障操作和维护人员的安全。

这是具有IP4X防护等级的金属封闭开关设备。母线室、电缆室和断路器室是独立的隔室，各有独立的压力释放通道。每个高压隔室顶部装有向上压力释放板，确保在内部电弧故障发生时，相邻隔室不受影响，保障设备和人员安全。

柜体结构、隔室、门锁和元件设计为耐电弧，确保内部电弧故障条件下柜外人员的安全。

隔室等级PM（金属封闭，连续接地）。

接触盒前安装安全活门，保护维护人员。

开关设备的所有正常操作——断路器分合闸、将断路器手车移至工作位置或试验/隔离位置、接地开关的分合闸——均可在断路器室门关闭的情况下进行。

全套"五防"联锁机构有效防止误操作。

所有活动门均可靠接地。

提供具有E2级短路关合能力的快速接地开关。

柜体具有IP4X防护等级，并配有前后观察窗，允许操作员观察断路器分合状态、手车位置、机构储能状态、接地开关分合位置和电缆终端状态。

安装条件：室内安装，空气无严重污染

环境温度：-25~+40℃

最大日平均相对湿度：95%

最大月平均相对湿度：90%

最大海拔高度：1000m

最大地震烈度：8度

当出现凝露时，应投入温湿度控制器和加热器（或凝露型湿度控制器）。当安装海拔超过1000米时，必须咨询制造商以采取加强绝缘措施。当环境温度超过40℃时，必须与制造商确认降额系数。

海拔修正系数：

空气的绝缘性能随海拔升高而降低。因此，在高海拔条件下使用时，必须考虑这一因素对开关设备外部绝缘的影响。灭弧室内的绝缘不受影响，因为其绝缘能力由真空确保。

如果开关设备安装在海拔1000米以上地区，应在绝缘部件设计阶段考虑海拔的影响。在这种情况下，必须应用修正系数，该系数可在图表中找到。该图表基于GB/T 11022和IEC 60694标准。

例如，在海拔2000米处，根据图表Ka值为1.13。根据标准，工频耐受电压试验在95 × 1.13 = 107 kV/min下进行。

NXSAFE设计有完整的防误操作联锁系统，以防止可能的错误操作以及可能导致的危险和严重后果。

NXSAFE-40.5由固定柜壳和落地式可移开手车组成。固定柜壳根据其功能设计，划分为不同的功能隔室。

外壳和隔室

开关设备外壳采用2mm高强度铝锌涂层钢板，用高强度螺栓或铆钉组装。整个组装过程完全由CNC控制，确保高精度和一致性。功能单元采用模块化组装，所有功能单元均可靠接地。柜门采用粉末喷涂的冷轧钢板制造。整体柜体防护等级为IP4X，而断路器室门打开时的防护等级为IP2X。

开关设备的功能隔室

包括手车室、母线室、电缆室和低压室，所有隔室均为PM级隔室分类。手车室、母线室和电缆室各有独立的压力释放通道。正常情况下，这些隔室密封至与柜体相同的防护等级。高压柜顶部安装压力释放板；在内部电弧故障发生时，高温高压气体打开释放板，实现安全压力释放。

手车

手车可配备真空断路器、SF6断路器、电压互感器和其他组件，也可配备铜导体柱作为隔离手车使用。动臂和花瓣形触头安装在断路器极柱上。当断路器手车处于工作位置时，管形触头与固定触头啮合，形成可靠的电连接；其他设备也是如此。开关设备和断路器之间的信号、保护、控制和通信连接通过安装在断路器上的可插拔二次连接器和开关设备中相应的二次插座实现。

为确保绝缘强度与柜体宽度空间之间的平衡，NXSAFE-40.5柜体采用专利接触盒设计（专利号：2021I15527898：接触盒、固定结构及开关设备）和专利母线分配方式（专利号：202421234491：无绝缘隔板的40.5kV开关设备）。这些确保了母线室内部空间和母线布置的合理性。

母线布置采用"对角错位"配置，节省空间并保证相间距离不小于300mm。这满足GB3906和IEC62271-200标准的绝缘强度要求，无需安装相间绝缘隔板，同时确保整体柜宽不超过1400mm。

采用分段圆角矩形母线或D形母线。主母线通过柜体以单一连续连接结构连接，而分支母线通过固定接触盒固定到主母线上。对于大电流负载，两个或多个母线并联连接。分支母线在接触盒内通过螺栓连接到固定接触盒和主母线。

HIES-40.5快速接地开关，配备手动操作机构和柜体联锁机构，用于协调操作；可配备锁定电磁铁和辅助开关。

采用无间隙氧化锌避雷器，具有优异的非线性特性，残压低，能量吸收能力高。工作电压下的泄漏电流小于1 mA。外壳采用硅橡胶封装，具有抗老化、参数稳定和耐污秽性能。

将断路器手车从试验/隔离位置推入工作位置（带接地开关布置）

1. 将断路器推进机构的左右定位销插入指定的定位孔中。
2. 将两个手柄向上折叠。
3. 将接地开关联锁组件向右滑动以阻挡接地开关操作孔。
4. 正确连接二次航空插头并关闭柜门。
5. 向左拉出锁定端，按下操作孔盖；插入手柄，顺时针旋转使手车向前移动约610毫米。
6. 当断路器手车到达工作位置时，推进机构离合器将自动脱离。只有这时才能取下手柄。孔盖将自动弹回并关闭（如果孔盖没有自动弹回，说明断路器手车尚未到达工作位置）。

将断路器手车从工作位置抽出到试验/隔离位置

1. 将柜门上的紧急跳闸旋钮向右旋转约45度，确认断路器处于分闸（OFF）位置。
2. 解锁柜门：释放挂锁并将锁定杆向左拉出约45毫米。
3. 按下操作孔盖，插入手柄，逆时针旋转使手车向后移动约610毫米。
4. 当断路器手车到达试验位置时，离合器将自动脱离，孔盖将自动弹回关闭位置。

紧急手动跳闸操作

在控制电路故障导致断路器失去控制电源，且在特殊情况下必须跳闸断路器时，操作员可以从柜前进行紧急手动跳闸。正常运行时严禁使用手动跳闸杆进行手动跳闸。

日常维护

1. 仔细清洁开关设备，特别是绝缘部件的表面。如果发现盐雾污染或霉变，使用软布清除污染物。
2. 如果产品表面有油污，用浸有少量家用碱性清洁剂的软布擦拭，然后用干净的布擦干。
3. 检查电路连接和接地连接的螺丝是否牢固紧固。
4. 对接触点、可移开部件和联锁传动部件涂抹润滑脂。

真空断路器维护

VHZ4断路器设计简单可靠。在其使用寿命内，密封极柱和真空灭弧室无需维护，操作机构和电气部件只需极少维护。维护旨在解决部件磨损和老化问题，这取决于环境条件、操作频率、使用时间以及短路开断次数。执行任何维护之前，断路器必须处于分闸位置，弹簧操作机构必须处于释放状态，并且所有电源（一次和辅助电路）必须断开，确保没有重新通电的风险。检查间隔定义为运行一年或操作2500次，以先到者为准。在恶劣或异常运行条件下（如严重污染），应缩短检查间隔。
