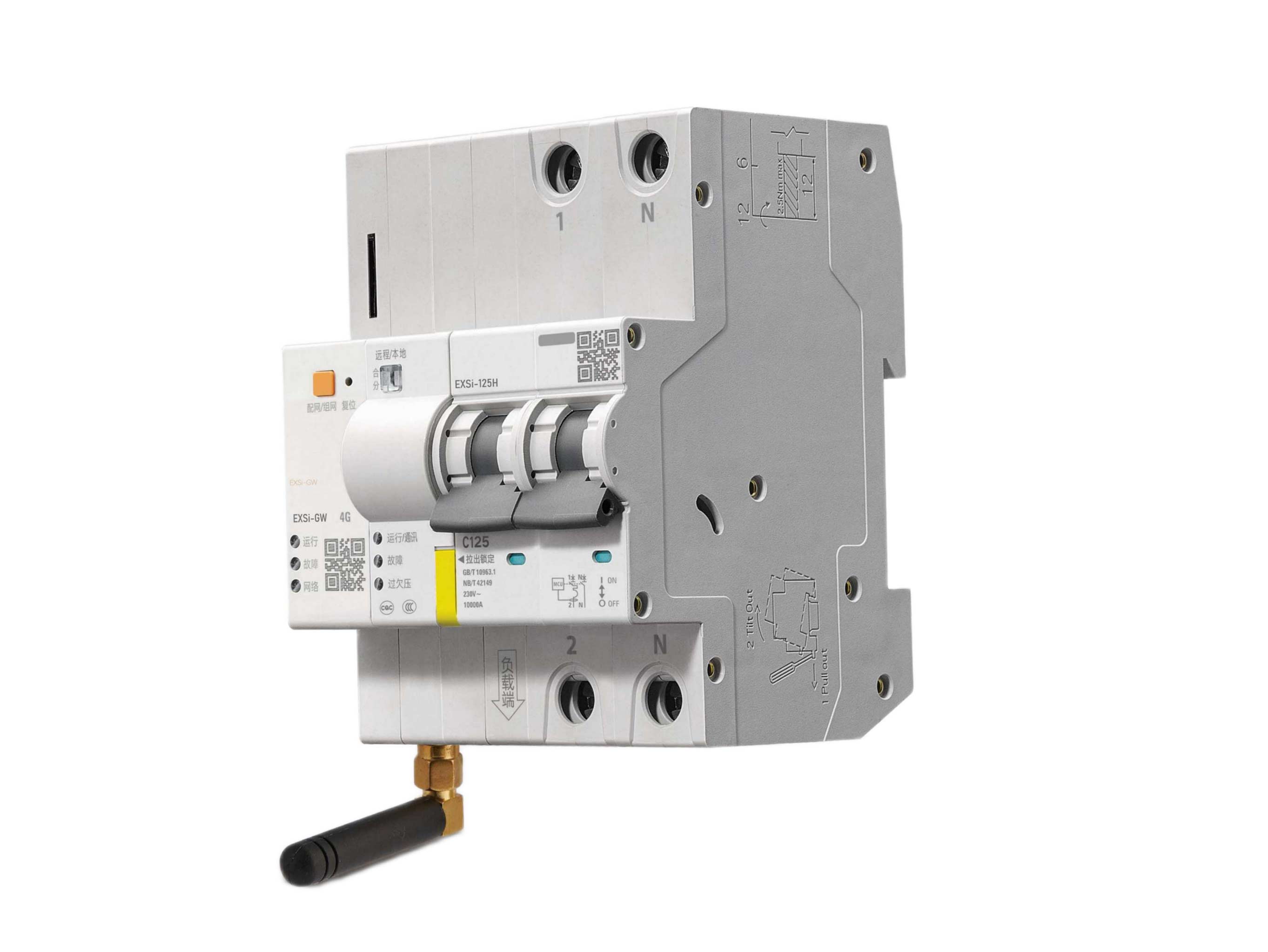

EXSi系列 物联网智能断路器
新一代物联网断路器，集成能源计量、过载、短路、过/欠压、缺相、漏电、过温保护、定时、过/欠功率、防窃电、远程开关和网络通信功能于一体。为传统低压市场提供物联网+升级解决方案，实现从供电到用电的全生命周期管理。
产品概述
EXSi系列物联网断路器简介
EXSi系列物联网断路器是一种革命性的智能电气保护设备，它将传统低压断路器与先进的物联网技术相结合，为用户提供全面的电气安全管理和能源管理解决方案。
该产品系列包括EXSi-125H/EXSiL-125H系列物联网（漏电）断路器和EXSi-125HZ系列物联网直流断路器。交流产品适用于额定交流电压高达400V、50Hz/60Hz的配电网络，直流产品适用于额定直流电压高达250V的配电网络。
EXSi系列主要功能包括连接末端线路负载、控制电路开关状态，同时实时监测电压、电流、剩余电流、温度、能耗、电能质量以及环境温湿度等电气参数。它提供故障预警、报警和主动保护，有效防止电气火灾，避免因过压、欠压、缺相、过载、过流、漏电、设备过热、过功率、欠功率、短路或电弧故障引起的危险。
产品集成了远程控制、数据测量监控和安全状态监控，是一款多功能物联网智能设备。紧凑的尺寸设计具有高电流容量，节省安装空间，是传统断路器的完美升级替代品。
三大核心价值
全面保护
集成过载、短路、漏电、过压、欠压、过温等全方位保护功能，有效预防电气火灾和安全事故。
智能管理
实时监测电气参数，数据上传云端，生成各类报表和图表，支持能耗分析和电能质量评估。
远程控制
支持远程开关控制，通过移动APP或微信小程序实现一键开关，支持定时、远程联动等操作。
技术实现原理
物联网断路器的实现原理是将微型断路器与计量传感器、电动操作机构和控制电路板相结合。断路器和操作机构通过内部轴传动连接，确保同步操作，同时防止恶意拆卸传动轴。
核心技术组件
采用荷兰DSM公司的高性能尼龙材料制造外壳，具有优异的机械强度、耐高温性和阻燃性能，确保产品在恶劣环境下长期稳定运行。
动触头采用银镍合金材料，具有良好的导电性和抗熔焊性能；静触头采用银石墨材料，提高抗电弧侵蚀能力，延长产品使用寿命。
导体采用高质量T2纯铜材料，确保优异的导电性能和低电阻特性，减少能量损耗，提高能源利用效率。
灭弧室采用杜邦绝缘纸和镀镍钢板组合设计，具有优异的绝缘性能和灭弧能力，确保短路故障时快速安全地切断电路。
产品采用标准35mm DIN导轨安装，兼容现有电气安装系统，升级替换简单方便，无需改造原有配电设施。
核心特点
全面保护功能
过载与短路保护
实时监测线路电流，当发生过载或短路故障时，在毫秒级时间内快速切断电路，防止设备损坏和电气火灾。
漏电保护
高灵敏度漏电检测，检测范围10mA-30A可调，有效防止人身触电事故和设备漏电故障。
温度保护
内置温度传感器，实时监测线路和设备温度，当温度超过设定阈值时自动报警或切断电路。
电压保护
监测线路电压，具备过压、欠压、缺相保护功能，防止电压异常对用电设备造成损坏。
功率保护
实时监测有功功率和无功功率，支持过功率和欠功率保护，优化能源使用效率。
定时功能
支持定时开关功能，可预设设备运行时间，实现节能管理和自动化控制。
安全与防护特性
EXSi系列物联网断路器在传统保护功能基础上，增加了多项创新安全特性，全面提升电气安全水平。
高级安全功能
内置芯片级防窃电计量技术，配备特殊设计的防篡改外壳，有效防止非法窃电行为。计量数据直接输出用于计费，支持移动APP直接读取和计费。
通过调整远程/本地按钮开关，可切换到远程模式（通过网关网络连接实现远程监控和控制）或本地模式（可进行远程监控但无法远程合闸，可进行本地控制）。在线路维护期间，可在分闸位置施加安全锁，防止意外远程开关操作。
在因雷击、漏电、浪涌或其他原因触发开关跳闸导致电路中断的情况下，使用自动重合闸功能分析故障类型并选择性重合闸，及时恢复供电。特别适用于对持续供电要求高的交通运营维护、信息通信等领域。
断路器与操作机构通过内部轴传动连接，确保同步操作的同时防止恶意拆卸传动轴。具备物理锁定功能，在线路检修时可锁定在分闸位置，防止意外通电。
智能电气安全管理云平台
云平台系统介绍
基于云平台的智能电气安全管理云平台，通过物联网技术采集用户侧数据，利用大数据技术对数据进行分类、分析、比较和处理，将数据整合到智能电网、楼宇智能化、办公管理、智能家居、智慧能源、智慧社区、智慧校园和电气火灾监控系统等多种系统中，实现深度能耗分析和节能管理。
三级同步管理
移动端、PC端和设备终端实现实时状态同步——一目了然！
个人移动APP
实时安全防护信息和远程控制，随时随地掌握电气安全状态。
物业管理PC端
全面的电力管理服务，支持批量管理和数据分析。
设备终端
实时数据采集和本地控制，确保系统可靠运行。
平台核心功能
实时采集电路中的电压、电流、剩余电流、温度、能耗、电能质量以及环境温湿度等电气参数，通过智能网关上传到智能断路器云平台。平台提供实时数据展示、历史数据查询和趋势分析功能。
7x24小时不间断监控电气安全状态，当检测到异常情况（如过载、漏电、温度过高等）时，立即发出预警信息，支持短信、APP推送、邮件等多种通知方式。提供故障类型分析和定位功能，快速确定问题所在。
支持远程开关控制，通过移动APP或PC端实现一键开关操作。支持定时控制、场景联动、分组控制等高级功能，实现智能化能源管理。在线路维护期间，可通过远程锁定功能防止误操作。
提供详细的能耗统计分析功能，包括分时用电统计、用电趋势分析、能耗对比分析等。支持能耗定额管理，当用电量超过设定阈值时自动报警。提供节能建议和优化方案，帮助用户降低能源消耗。
监测电压波动、频率偏差、谐波含量等电能质量参数，评估供电质量。提供电能质量报告和改进建议，帮助用户优化用电环境，提高设备运行效率。
自动生成各类电气安全报表和能耗分析报告，支持自定义报表格式和内容。提供数据导出功能，支持Excel、PDF等多种格式。基于大数据分析技术，提供用电行为分析和预测功能。
平台集成与开放性
智能电气安全管理云平台采用开放式架构设计，支持与第三方系统的无缝集成，为用户提供全面的电气安全解决方案。
系统集成能力
消防系统集成
与智能消防云平台、电气火灾监控系统、消防设备电源监控系统、防火门监控系统无缝对接，实现消防联动控制。
楼宇自控系统
与楼宇智能化系统集成，实现照明控制、空调控制、电梯控制等系统的联动管理。
能源管理系统
与智慧能源系统对接，实现分布式能源管理、需求侧响应和能源优化调度。
智能家居系统
与智能家居平台集成，实现家庭用电设备的智能控制和能耗管理。
安防系统
与安防监控系统联动，当检测到电气异常时触发安防报警，提高整体安全水平。
数据分析平台
提供标准API接口，支持与第三方数据分析平台对接，实现数据深度挖掘和价值分析。
平台采用模块化设计，用户可根据实际需求选择所需功能模块，支持定制化开发和功能扩展。开放式架构确保系统具有良好的兼容性和可扩展性，满足不同行业和场景的应用需求。
技术参数
主要技术参数
| 项目 | 参数 | 详细说明 |
|---|---|---|
| 额定电压 | AC 230/400V，DC 250V | 交流产品适用于额定交流电压高达400V，直流产品适用于额定直流电压高达250V |
| 额定频率 | 50/60Hz | 适用于全球主要电力标准 |
| 额定电流 | 1-125A | 多档可调，满足不同负载需求 |
| 极数 | 1P，2P，1P+N，3P，4P，3P+N | 支持多种接线方式 |
| 额定短路分断能力 | 6kA，10kA | 根据型号不同而有所区别 |
| 漏电保护类型 | AC型，A型 | 可检测交流漏电和脉动直流漏电 |
| 漏电动作电流 | 10mA，30mA，100mA，300mA，500mA，1000mA，3000mA，10000mA，30000mA | 多档可调，满足不同应用场景需求 |
| 过压保护阈值 | 260V±5%，280V±5% | 可设置不同保护阈值 |
| 欠压保护阈值 | 170V±5%，150V±5% | 可设置不同保护阈值 |
| 温度保护范围 | 0-120℃ | 可设置报警和动作阈值 |
| 通信接口 | RS-485，Wi-Fi，NB-IoT，4G | 支持多种通信方式，适应不同应用环境 |
| 防护等级 | IP20 | 适用于室内安装环境 |
| 安装方式 | 35mm DIN导轨安装 | 标准安装方式，兼容现有电气安装系统 |
| 工作温度 | -25℃ ~ +70℃ | 宽温设计，适应不同环境条件 |
| 工作湿度 | ≤95% RH | 无凝露条件 |
计量与监测参数
| 监测参数 | 测量范围 | 精度 | 说明 |
|---|---|---|---|
| 电压 | 0-300V（单相），0-500V（三相） | ±0.5% | 实时监测线路电压 |
| 电流 | 0-125A | ±1% | 实时监测线路电流 |
| 有功功率 | 0-27.5kW（单相），0-82.5kW（三相） | ±1% | 实时监测有功功率 |
| 无功功率 | 0-27.5kvar（单相），0-82.5kvar（三相） | ±1% | 实时监测无功功率 |
| 功率因数 | 0-1 | ±0.01 | 实时监测功率因数 |
| 频率 | 45-65Hz | ±0.1Hz | 实时监测电网频率 |
| 电能 | 0-999999.99kWh | ±1% | 累计电能计量 |
| 温度 | -40℃ ~ +125℃ | ±1℃ | 监测线路和设备温度 |
| 漏电流 | 0-30A | ±5% | 监测线路漏电流 |
| 谐波含量 | 0-100% | ±2% | 监测2-31次谐波含量 |
符合标准与认证
国际标准：
- IEC 60898-1: 家用及类似用途的过电流保护断路器
- IEC 61009-1: 家用和类似用途的带过电流保护的剩余电流动作断路器
- IEC 61540: 移动式剩余电流装置
- IEC 62020: 家用和类似用途的剩余电流监视器
国家标准：
- GB/T 10963.1: 家用及类似场所用过电流保护断路器
- GB/T 16916.1: 家用和类似用途的不带过电流保护的剩余电流动作断路器
- GB/T 16917.1: 家用和类似用途的带过电流保护的剩余电流动作断路器
- GB/T 18487.1: 电动汽车传导充电系统 第1部分：通用要求
- GB/T 20234.1: 电动汽车传导充电用连接装置 第1部分：通用要求
认证标志：
产品已通过CCC认证、CE认证、RoHS认证，符合环保和安全要求。
产品型号
EXSi系列产品型号分类
物联网断路器基本型
额定电流：1-125A
极数：1P, 2P, 3P
物联网漏电断路器
额定电流：1-125A
漏电保护：AC型
物联网直流断路器
额定电压：DC 250V
额定电流：1-125A
单相带中性线型
额定电流：1-63A
极数：1P+N
三相带中性线型
额定电流：1-125A
极数：3P+N
四极型
额定电流：1-100A
极数：4P
型号命名规则
EXSi - 125 - H - [附加功能] - [极数]
• EXSi：物联网断路器系列代号
• 125：额定电流125A
• H：高性能系列
• L：带漏电保护功能
• Z：直流型
• 极数：1P, 2P, 1P+N, 3P, 4P, 3P+N
应用场景
主要应用领域
现场特点：
- 接线私拉乱接、老化无法检测
- 电气设备无法定期检查，监管不到位
- 用电无法监测，无数据分析，无节能依据
功能应用：
可反馈用电量和故障信息，实时监控智能家电的用电情况和安全状态。支持通过移动APP或小程序一键开关，通过定时、远程等操作实现智能家居用电精准管理，有效控制能耗。
现场特点：
- 24小时连续设备：仅监控，不控制
- 非24小时用电设备：手动一键操作
- 定时使用设备：自动开关
功能应用：
报警联动：当电路故障或数值超过预警阈值时，触发与安防、消防系统联动。
现场特点：
- 负载波动大，充电风险高
- 需要重点解决动态负荷监控
- 提升电气安全性
功能应用：
为充电桩提供短路、漏电、过压、欠压保护，测量有功功率、无功功率、电流和电压，直接输出用于计费。因故障导致停电时，分析故障类型并选择性重合闸，及时恢复供电。通过通信能力，实现远程控制、数据采集和区域内充电桩集中管理。
现场特点：
- 对持续供电要求高
- 电路易因雷击、漏电、浪涌或其他原因触发开关跳闸而中断
功能应用：
使用自动重合闸功能分析故障类型并选择性重合闸，及时恢复供电。
现场特点：
- 对持续供电要求高
- 维护困难
功能应用：
1. 使用自动重合闸功能及时恢复供电；采用远程控制结合多种通信方式远程管理设备。
2. 反馈故障类型、用电情况等相关信息。
现场特点：
- 用电环境复杂
- 人员密度高、流动性大
功能应用：
使用远程控制功能，重点进行动态负荷管理和实时状态监控。
更多应用领域
物联网断路器还可广泛应用于医院、学校、宿舍、养老院、办公楼、别墅、酒店、工业园区、小型商业场所、超市、商场、石油化工设施、农业、老旧小区改造、工矿企业、多功能场馆等领域。
电气安全痛点分析
- 范围大、人员密度高，用户消防安全意识参差不齐
- 大功率或超负荷电器使用不当
- 布线复杂、私拉乱接、绝缘不良，导致漏电、触电或事故
- 用电分散不稳定，线路隐蔽，维护困难
- 检测手段不足，单路电路无安全预警或故障报警
- 需要用电计量和计费，但必须现场抄表
系统架构
物联网断路器系统架构
物联网断路器系统为传统低压市场提供物联网+升级解决方案。通过将物联网技术与断路器相结合，采集电路中电压、电流、剩余电流、温度、能耗、电能质量以及环境温湿度等电气参数，传输到智能网关，最终上传到智能断路器云平台。实现数据测量监控、安全状态监控、远程设备控制和能耗统计管理。
系统组成
EXSi系列物联网断路器：安装在用电末端，负责电气保护、数据采集和本地控制。支持多种型号和规格，满足不同应用需求。
其他智能设备：包括智能电表、温湿度传感器、烟雾探测器等，与物联网断路器协同工作，提供全面的电气安全监控。
智能网关：负责收集终端设备数据，进行初步处理和数据转换，支持多种通信协议转换。
通信网络：支持RS-485、Wi-Fi、NB-IoT、4G等多种通信方式，适应不同应用环境和通信需求。NB-IoT适用于低功耗、广覆盖场景；4G适用于高速数据通信场景；Wi-Fi适用于室内短距离通信场景。
云平台服务器：部署在云端，负责数据存储、处理和分析，提供平台核心服务功能。
数据库系统：采用分布式数据库架构，支持海量数据存储和高并发访问，确保数据安全可靠。
大数据分析引擎：基于大数据技术对电气数据进行深度分析，提供用电行为分析、故障预测、能耗优化等功能。
Web管理平台：基于浏览器的管理界面，提供全面的电气安全管理和能源管理功能，支持PC端访问。
移动APP：支持iOS和Android系统，提供实时监控、远程控制、报警通知等移动端功能。
微信小程序：轻量级应用，无需安装，提供基本的监控和控制功能。
API接口：提供标准化API接口，支持与第三方系统集成，实现数据共享和功能扩展。
系统性能指标
| 性能指标 | 参数 | 说明 |
|---|---|---|
| 系统容量 | 支持10万+终端设备 | 支持大规模部署，适用于城市级应用 |
| 数据采集频率 | 1秒~1小时可调 | 根据应用需求灵活配置数据采集频率 |
| 数据上传延迟 | <100ms（局域网），<5s（广域网） | 确保实时监控数据的及时性 |
| 系统可用性 | ≥99.9% | 高可用设计，确保系统稳定运行 |
| 数据存储时间 | ≥3年 | 长期保存历史数据，支持历史查询和分析 |
| 并发用户数 | ≥1000 | 支持多用户同时访问和操作 |
| 报警响应时间 | <10s | 从检测到异常到发出报警的时间 |
| 远程控制响应时间 | <5s | 从发送控制指令到设备执行的时间 |
