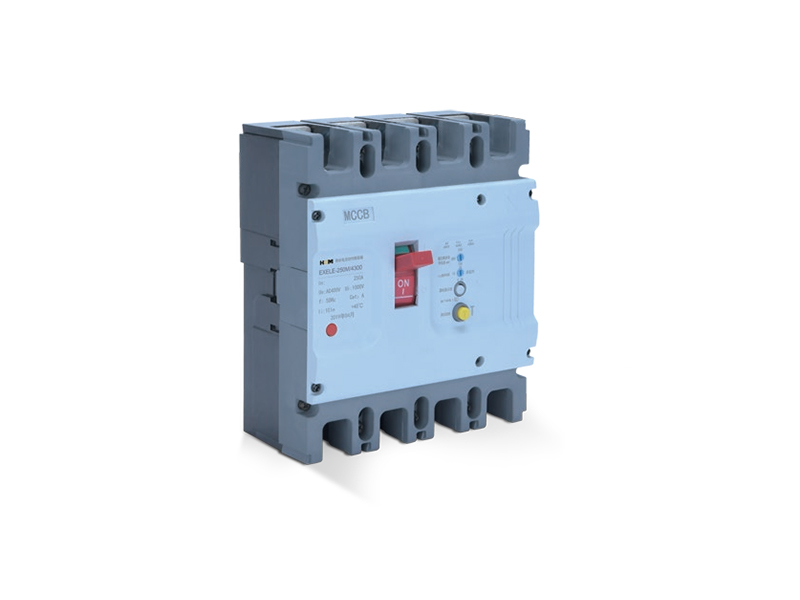

EXELE系列剩余电流动作断路器（以下简称断路器），适用于交流50HZ，额定绝缘电压1000V，额定工作电压400V，额定工作电流至800A的配电网络电路中，用于分配电能和保护线路及设备免受过载、短路、欠压等故障的损坏。

断路器按照其额定分断能力的高低，分为M、H二种，该断路器具有体积小、高分断、飞弧短、精准高等特点。

断路器符合标准：GB14048.2、IEC60947-2

正常工作条件

• 海拔高度：2000m及以下。
• 周围空气温度不高于+70℃和不低于-20℃，24h的平均值不超过+50℃。
• 大气条件：大气相对湿度在周围空气温度为+70℃时不超过95%，在较低温度下可以有较高的相对湿度。最湿月的平均最大相对湿度为85%，并考虑到回温变化发生在产品表面的凝露。
• 污染等级：污染等级为3级
• 安装类别：安装类别为Ⅲ。

产品型号命名规则

连接导线选择

主要技术参数

1. 请安装于金属等阻燃物上。
2. 不要安装于含有爆炸气体的环境中，否则有引起爆炸危险。
3. 请勿安装在潮湿的地方。
4. 湿手不能操作断路器，否则可能发生电击事故。
5. 禁止擅自打开CBR断路器，保护好合格证，如防伪标签破损的CBR断路器(开启过)，产品质量问题责任自负。
6. CBR断路器对相线与相线、相线与零线之间发生的漏(触)电事故不能保护。
7. CBR断路器负载侧以下的零线不能接地，被保护线路的任何线路不能与其它线路形成回路。
8. 作总保时，原有用电设备保护接零必须撤除，改为保护接地。
9. 3极CBR只能用于动力保护，负载侧不能单相使用。

其他注意事项

• 不要安装在外磁场大于地磁场5倍的地方，否则断路器不能正常工作。
• 不要安装在振动大于5g的地方。
• 不要安装在气体介质能腐蚀金属和破坏绝缘的地方。
• 维护检查必须由专业技术人员负责。

一：运行前检查和准备

运行前应检查以下各项：

1. 核对接线是否正确，特别是检查断路器的输入端子(1、3、5)应接入电源线，输出端子(2、4、6)应接至负载线。
2. 确认端子间或暴露的带电部分没有短路或对地短路情况。
3. 确认端子连接和固定螺钉均应坚固无松动。
4. 断路器带有欠电压脱扣器，应使脱扣器先通电，断路器才允许合闸。

二：试运行

各项全部确认无异常情况后，可以进行试运行：

1. 扳动操作手柄，投入电源(必须满足第一点第④条)。
2. 断路器主电路带电后，按脱扣按钮或试验按钮，断路器应脱扣，操作手柄处于脱扣位置。

三：运行

如果第二点以满足，可按第二点第②点投入运行。

一：保修期

在用户遵守保管和使用条件下，从本厂发货之日起，不超过18个月，断路器封印完好，产品如因制造质量问题而发生损坏或不能正常使用时本厂负责无偿修理或更换。

但是，如由于下述原因引起的故障，即在保修期内亦作有偿修理或更换：

1. 由于使用错误、自行改装及不适当的维修等原因。
2. 超过标准规范的要求使用。
3. 购买后由于掉落及安装过程中发生损坏等原因。
4. 地震、火灾、雷击、异常电压、其他天灾及二次灾害等原因。

二：售后服务

1. 出现故障时，请与供货商或本厂售后服务部门联系。
2. 保修期内的修理或更换：由于本厂制造上的问题所造成的故障，作无偿修理，直到更换。
3. 超过保修期后的修理或更换：在修理后能维持功能场合下，作有偿修理；修理后不能正常工作，作有偿更换。
