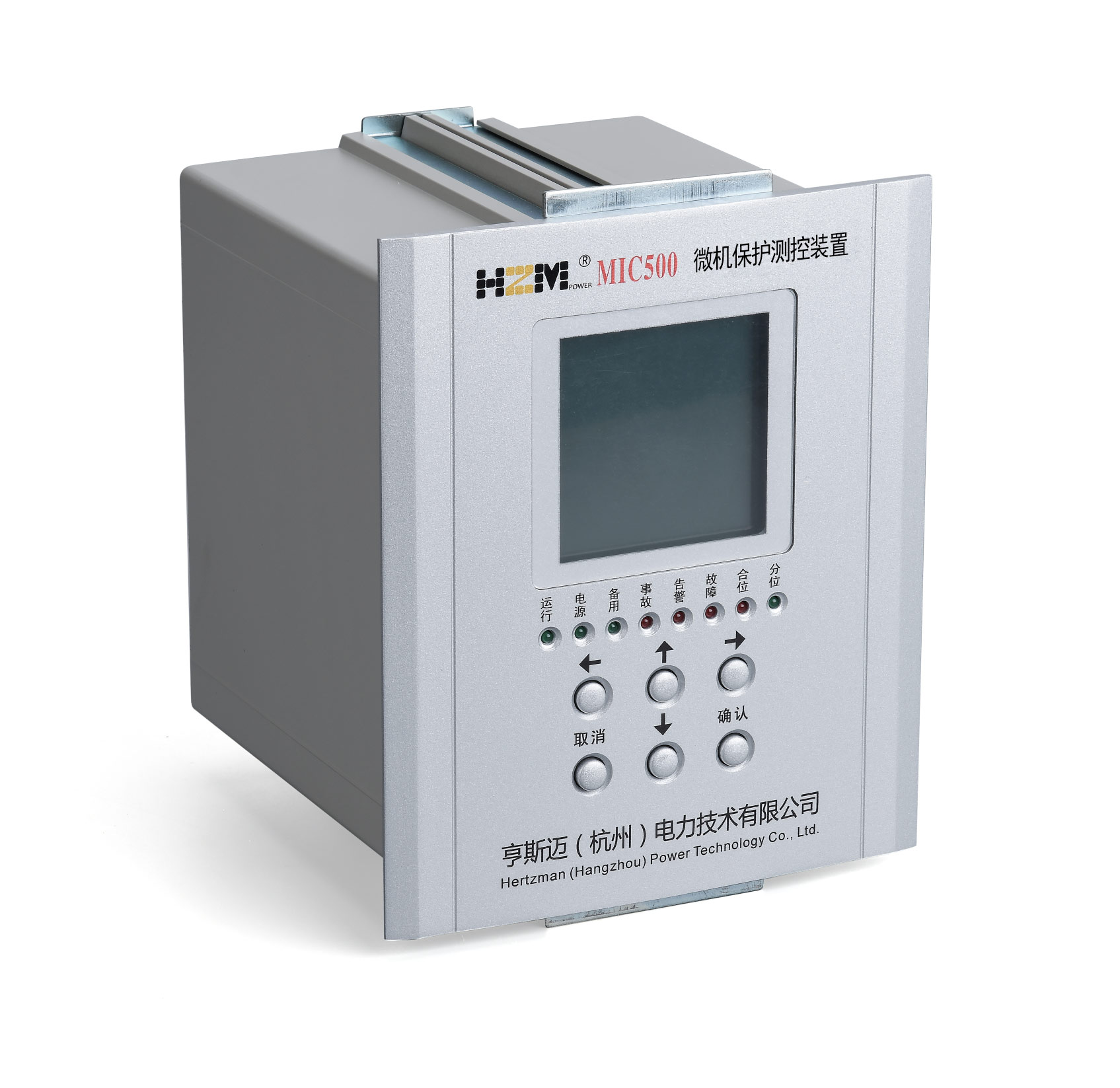

MIC500-5S2E 变压器保护测控装置

MIC500-5S2E变压器保护测控装置适用于35kV及以下电压等级的不接地系统、电阻接地系统和直接接地系统中的变压器保护及测控装置。可组屏安装或安装在开关柜上。

本装置集保护、测量、控制、通信、录波功能于一体，采用高性能处理器和先进算法，为变压器提供全面的保护解决方案。

产品特点

保护配置

• 三段式定时限过流保护（跳闸，复合电压闭锁）
• 反时限过流保护（跳闸，一般/非常/极端选项，复合电压闭锁）
• 过负荷保护（告警/跳闸可选）
• 零序过流I段（跳闸）
• 零序过流II段（告警/跳闸可选）
• 反时限零序过流保护（跳闸，一般/非常/极端选项）
• 低侧零序过流保护（告警/跳闸可选）
• 过电压保护（跳闸）
• 低电压保护（告警/跳闸可选）
• 零序过电压保护（告警/跳闸可选）
• 低频减载保护（跳闸）
• PT断线（告警，PT断线发生时，闭锁低电压保护）
• 控制回路断线（告警）
• 失压保护（告警/跳闸可选）
• 非电量保护

测控功能

测量电压：Ua、Ub、Uc、Uab、Ubc、Uca、3U0；测量电流：Ia、Ib、Ic、ia、ib、ic、3i0、3i0L；功率参数：P、Q、COSΦ；频率：f；电能：EP+、EP-、EQ+、EQ-；14路遥信输入采集；8路继电器出口；事件SOE记录。

通信功能

通信接口：2路以太网接口（支持以太网103协议，可选）；1路RS485通信口（支持Modbus RTU协议）；支持通信报文同步、SNTP同步和IRIG-B同步。

录波功能

保护事件：记录保护动作事件的时间、动作值和保护名称，最多可记录128条；告警事件：记录告警事件的动作时间、动作值和保护名称，可记录128个事件；遥信事件：记录遥信变位信息，容量为128条；操作记录：记录保护装置的操作步骤，包括定值修改、保护投退等，记录128条；自检事件：记录装置自检产生的事件16个；录波事件：记录保护动作事件对应的波形，容量为32条。

装置符合GB/T 14598.26-2015标准要求，具备优异的电磁兼容性能：

• 静电放电：接触放电±8kV，空气放电±15kV，满足性能判据A
• 快速瞬变：A级快速瞬变干扰试验（电压±4kV，干扰信号重复频率5kHz，干扰信号持续时间正负极性各60秒）
• 辐射射频电磁场：10V/m辐射射频电磁场干扰试验，满足验收判据A要求
• 浪涌：A级（线对地4kV，线对线2kV）浪涌干扰试验
• 工频磁场：A级工频磁场抗扰度试验
• 阻尼振荡磁场：严酷等级5（100A/m），满足性能判据A
• 脉冲磁场：严酷等级5（1000A/m），满足性能判据A
• 射频场感应的传导骚扰：满足验收判据A要求
• 传导发射和辐射发射：符合GB/T 14598.26-2015规定的发射限值要求

绝缘电阻：导电回路对地及无电气联系的回路之间的绝缘电阻不小于100MΩ

介质强度：导电回路对地及无电气联系的回路之间，额定绝缘电压63V~250V的回路能承受2.0kV工频耐压试验1分钟；额定绝缘电压≤63V的回路能承受500V工频耐压试验1分钟，无任何击穿、闪络及元器件损坏现象

冲击电压：各导电回路对地及无电气联系的回路之间能承受1.2/50μs标准雷电波短时冲击电压试验，额定绝缘电压63V~250V的回路开路试验电压5kV，额定绝缘电压≤63V的回路开路试验电压1kV，装置无绝缘击穿或损坏

过流保护是变压器保护的核心功能之一，MIC500-5S2E提供三段式定时限过流保护，每段均可独立投退，并可通过复合电压进行闭锁。

过流I段保护逻辑

1. 过流I段控制字：OC-I - "ON"（0："OFF"，1："ON"）
2. 保护电流ia、ib、ic中任一相 ≥ "OC-I定值"
3. 满足上述条件的持续时间 ≥ "OC-I时间"
4. 若满足上述条件，保护装置立即驱动出口4J（307/308），同时驱动事故信号继电器7J（313/314）

OC-II、OC-III段与OC-I段逻辑相同，每段都有独立的定值和延时设定。

复合电压闭锁元件

复合电压闭锁包括低电压闭锁和负序电压闭锁。过流N段、过流反时限和后加速复合电压闭锁可以独立投退，共用一套定值。

整定原则：低电压闭锁值一般整定为0.6-0.7倍额定线电压，负序电压一般整定为额定电压的4%~8%。

装置提供三种反时限特性（符合IEC225-4标准）：

式中，Ip为"OC-III定值"，Tp为"OC-III时间"。

注意：反时限过流保护使用"OC-III定值"和"OC-III时间"。当反时限过流保护和OC-III同时投入时，反时限过流保护无效。

零序过流I段保护

零序过流I段保护用于变压器接地故障保护，动作逻辑如下：

1. 零序过流I段控制字：Neu-OC-I - "ON"（0：OFF 1：ON）
2. 零序电流3I0 ≥ Neu-OC-I定值
3. 满足上述条件的持续时间 ≥ Neu-OC-I时间
4. 若满足上述条件，保护装置立即驱动出口4J（307/308），同时驱动事故信号继电器7J（313/314）

零序过流II段保护

零序过流II段保护可作为告警或跳闸使用，通过"Neu-OC-II类型"设置选择（0：跳闸，1：告警）。

反时限零序过流保护

提供与反时限过流保护相同的三种反时限特性，用于零序电流保护。

低侧零序过流保护

专门用于变压器低侧接地故障保护，可设置为告警或跳闸。

装置支持多种非电量保护输入，可直接接入变压器非电量信号：

所有非电量保护均可独立投退，并可通过"类型"设置选择告警或跳闸。

装置机箱采用嵌入式安装方式，可组屏安装或安装在开关柜上。机箱结构和屏开孔尺寸如下：

装置背板端子布置合理，便于接线和维护：

注意：网络口功能为可选功能，订货时需要指定。

交流插件板

模拟量输入端口：支持4路电压输入（三相电压、零序电压），8路电流输入（3路保护电流、2路零序电流和3路测量电流）。

注意：如果PT数量为2（即VV接线方式），只需将Ub连接到Un位置。

电源插件板

包含通信端口、控制电路端口和装置电源端口。通信端口包括1路RS485通信口和1路B码对时口（第二通道可切换为RS485通信）。

开入插件板

两个以太网接口：ETH1和ETH2（可选）；14路开关量输入：输入1（401）为合闸信号，输入2（402）为分闸信号。

开出插件板

9路继电器出口：8路常规出口（出口定义可在[Set-Parameter]→[Output-Config]中设置），1路装置失电常闭出口。

装置接线原理图如下（图中开关量为无源输入，如需有源输入图纸请咨询厂家）：

注意：图中的输入量为无源输入。如果需要有源输入图纸，请咨询生产厂家。

面板共有八个指示灯，从左到右排列顺序如下：

在主屏幕状态下，按"OK"键进入主菜单，使用"↑"、"↓"、"OK"和"ESC"键选择子菜单。当有多级分组子菜单时，按"OK"键逐步进入下一级子菜单，按"ESC"键返回到上一级子菜单。

此菜单主要用于设置或查看电压互感器（电流互感器）参数、零序电压（零序电流）的选择方式以及电流极性选择。

注意：正确设置PT一次额定值、PT二次额定值、测量CT一次额定值和测量CT二次额定值会影响装置界面上有功功率和无功功率的显示。

保护定值设置菜单用于设置各种保护功能的动作值和动作时间：

注意：修改参数后，退出参数设置修改界面时，输入密码'1000'保存参数。

保护投退菜单用于启用或禁用各个保护功能：

注意：如果[PT数量]设置为2，则"零序过电压"保护功能无效。

此菜单主要用于设置通信参数、LCD显示和出口继电器相关参数：

注意：修改参数后，退出系统参数设置界面时，输入密码"1000"保存参数。继电器出口展宽：延长继电器动作保持时间。
